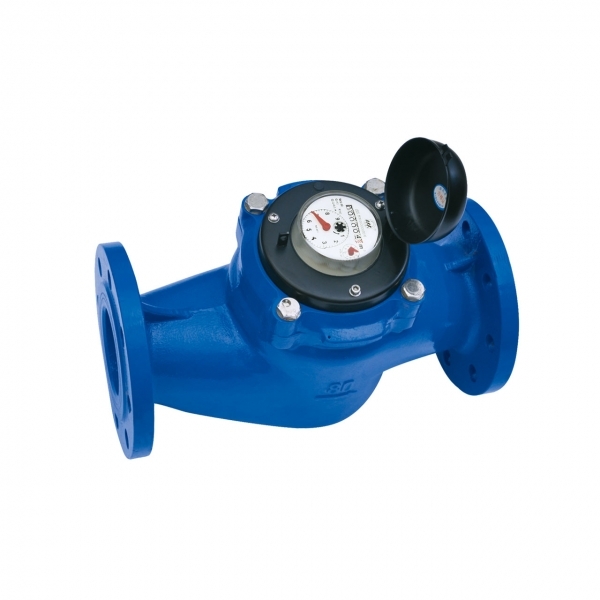

合肥流量傳感器(無磁)

所屬分類：合肥小口徑
點擊次數：
發布日期：2019/02/19
在線詢價

詳細介紹

一、概述

無磁流量傳感器是安裝在熱交換系統中，用于采集水流量并發出流量信號的部件，它是熱量表的重要組成部份。該產品結構先進可靠、計量準確；無磁工作方式、抗干擾及防污染能力強。產品的零部件均選用耐熱、耐磨損的材料，機械強度高，經久耐用。產品有無閥、有閥、有模塊、無模塊供用戶選擇。產品符合CJ128-2007《熱量表》標準。

本流量傳感器的工作原理是通過水流推動葉輪旋轉，葉輪上特殊金屬片旋轉到電感下方時信號發生變化（阻尼振蕩原理），經模塊處理后輸出高電平，否則輸出低電平。

二、技術參數

水溫：4℃～95℃

壓力等級：MAP16

壓力損失等級：Δp25

環境類別： A

三、流量參數

公稱口徑	計量等級	檢定流量點m³/h				脈沖當量（脈沖/升）
mm	計量等級	q_s	q_p	0.1q_p	q_min	q_s	q_p	0.1q_p	q_min
15	2級	3.0	1.5	0.15	0.03	32	32	32	32
20	2級	5.0	2.5	0.25	0.05	25	25	25	25
25	2級	7.0	3.5	0.35	0.07	18	18	18	18
25	2級	5.0	2.5	0.25	0.05	25	25	25	25
32	2級	12	6	0.6	0.12	9	9	9	9
40		20	10	1.0	0.2	6	6	6	6
50		30	15	1.5	0.3	3.5	3.5	3.5	3.5

四、外形尺寸

公稱口徑	長L	寬B	高H	連接螺紋
mm				D	d
15	110/130	78	63	G3/4B	R1/2
20	130	82	63	G1B	R3/4
25	130/160	83	62	G1 1/4B	R1
32	180/230	102	85	G1 1/2B	R1 1/4
40	200	112	91	G2B	R1 1/2
50	245	124	116	G2 1/2B	R2
50	270/280	165	165 (法蘭外徑)	法蘭連接8-M16
